產(chǎn)品案例我們
化學(xué)類型： 環(huán)氧/聚酯型或純聚酯型
外觀： 視具體產(chǎn)品而定
固化條件(工件溫度）：200℃：/5min 固化不當(dāng)可能會(huì)導(dǎo)致顏色、光澤和涂膜性能喪失
光澤： 視具體產(chǎn)品而定
儲(chǔ)存條件：＜30℃干燥陰涼處密封保存
保質(zhì)期： 6個(gè)月（＜30℃），12個(gè)月（＜25℃)
包裝規(guī)格： 25kg/箱
GS600HCX后成型粉末

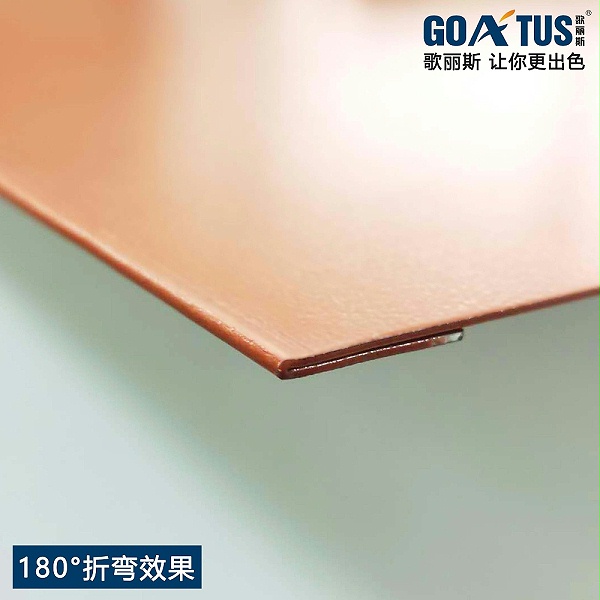

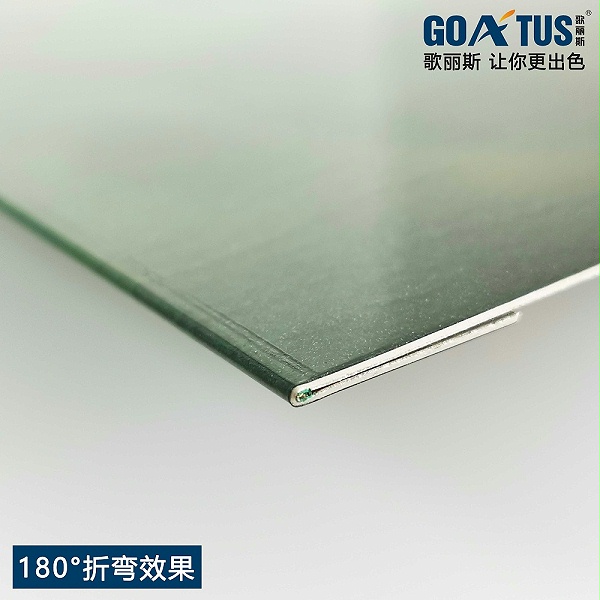

1、折彎柔韌性極好，可通過0T測試
2、可實(shí)現(xiàn)5分鐘以內(nèi)快速固化
3、顏色豐富多彩，有亮光/平光/消光/砂紋/垂紋等光澤和效果可供選擇。
4、改變傳統(tǒng)加工工藝，為客戶創(chuàng)造價(jià)值。

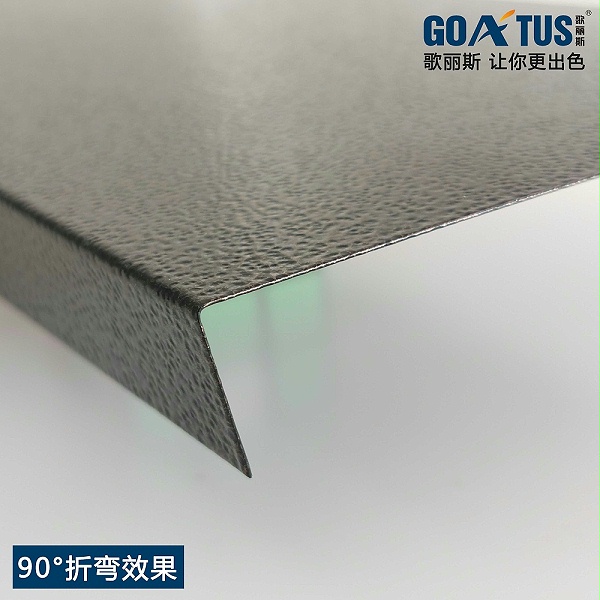

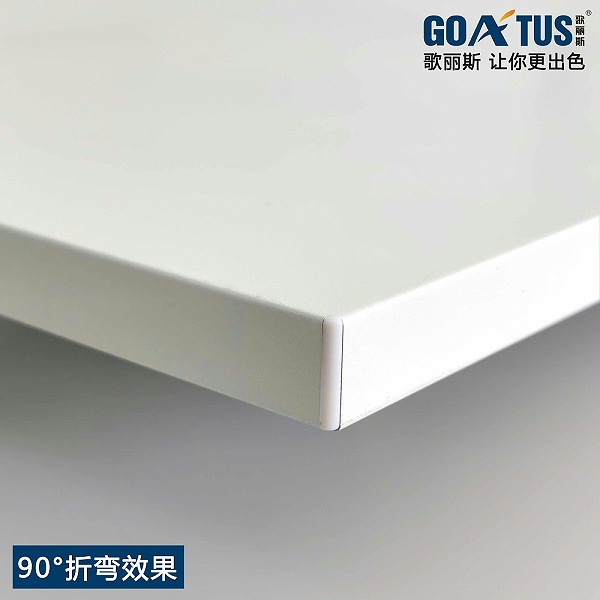

GS600HCX后成型粉末涂料系列適用于板材、型材、型胚或半成品烘烤固化后需沖壓、折彎和拉伸等二次加工的產(chǎn)品，對(duì)柔韌性要求極高，可廣泛應(yīng)用于建材行業(yè)、IT行業(yè)、家電行業(yè)和門窗行業(yè)等。
| 化學(xué)類型 | 環(huán)氧/聚酯型或純聚酯型 |
| 外觀 | 視具體產(chǎn)品而定 |
| 固化條件(工件溫度） | 200℃：/5min 固化不當(dāng)可能會(huì)導(dǎo)致顏色、光澤和涂膜性能喪失 |
| 光澤 | 視具體產(chǎn)品而定 |
| 儲(chǔ)存條件 | ＜30℃干燥陰涼處密封保存 |
| 保質(zhì)期 | 6個(gè)月（＜30℃），12個(gè)月（＜25℃) |
| 包裝規(guī)格 | 25kg/箱 |
注：基材以及前處理：機(jī)械性能測試采用0.6mm厚的脫脂冷軋鋼板；耐腐蝕老化性能測試采闬0.6mm厚的鋅系磷化鋼板或者鉻化鋁板
?膜厚：60-80μm ?固化條件：200℃/5min (工件溫度）
| 項(xiàng)目 | 指標(biāo) | 檢測標(biāo)準(zhǔn) |
| 彎曲 |
通過，曲率直徑為5mm 通過，曲率直徑為1mm |
ASTM D522 GB/T 1731 |
| 干附著力 |
通過，結(jié)果為5B 通過，結(jié)果為0級(jí) |
ASTM D3359 ISO 2409 |
| 杯突 |
通過，5mm,涂層無開裂或脫落 通過，5mm,涂層無開裂或脫落 |
ISO1520 GB/T 9753 |
| 耐沖擊(正沖） |
≥50kg ? cm ≥50kg ? cm |
ASTM D2794 GB/T 1732 |
| 鉛筆硬度(劃傷硬度） |
≥H ≥H |
ASTM D3363 GB/T 6739 |

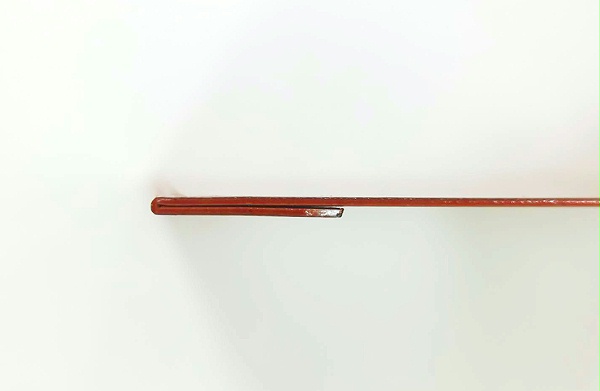

| 柔韌性 | 通過0T測試 | / |
| 耐水霧 | 通過，1000h,無起泡及失光現(xiàn)象 | ASTM D1735 |
| 耐水浸漬性 | 通過，240h,無起泡及失光現(xiàn)象 | ASTM D870 |
| 中性鹽霧 | 通過500h,無起泡、生銹，劃叉處單邊腐蝕不超過2mm | ISO 9227 |

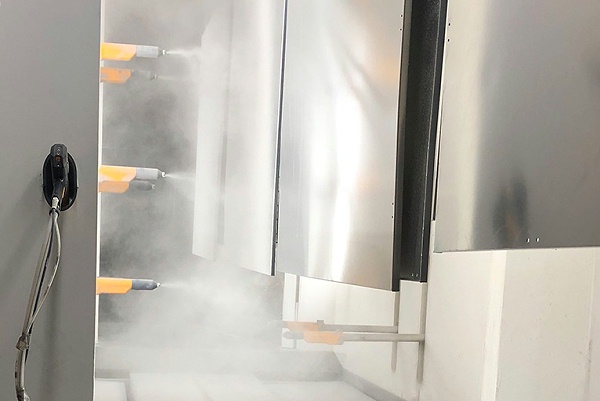

GS600HCX后成型粉末涂料系列可以使用手動(dòng)或自動(dòng)噴涂設(shè)備，并保證使用清潔氣源。
霧化氣壓：?0.7bar
一次氣壓：?0.7bar
推薦電壓：40?90kV
安全警告： 噴涂使用時(shí)，請(qǐng)保持通風(fēng)、集塵設(shè)施運(yùn)作良好，施工人員做好防護(hù)措施，佩戴合適的防護(hù)用品。更多詳細(xì)信息，請(qǐng)參考我司對(duì)應(yīng)產(chǎn)品的安全資料信息表。
